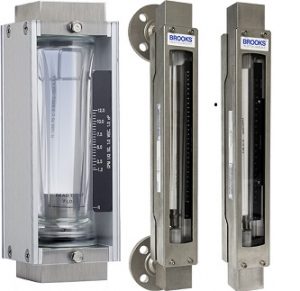

GT130x 系列玻璃管变面积流量计/转子流量计

型号 1305 / 1306 / 1307,GT130x 系列玻璃管 VA 流量计是一系列经济、通用流量计,专为中等计量精度要求的普遍应用而设计 – 根据所选型号,典型精度范围为 1% 到 10% 满量程。他们是清洗类服务、密封油系统、轴承润滑和冷却水指示的选择,并采用环密封结构,具有从十到一的可调范围,以及广泛的浮子类型和容量范围。GT130x 密封系列流量计是对 Brooks Instrument Full View® 1100 系列流量计的模块化简易替代系列:型号 1110、1114、1140、1144。

特点

  • 0.8 – 25 gpm、3 – 50 scfm 的广泛流量
  • 压力等级可达 500 psig / 34 bar
  • 精度为 1% – 10% 满量程
  • 工艺条件经校准可为 75mm、127mm 或 250mm 的直读式刻度
  • 坚固的栓接侧板结构
  • 标准 NPT 或法兰连接
  • 垂直的入口和出口标准
  • 玻璃容器的安全套筒确保人身安全

优势

  • 高性价比的精度与长期可重复的测量相结合
  • 可靠的环形密封设计使工艺连接件无泄漏
  • 加固的侧板构造保护玻璃管免受管道压力和/或振动
  • 垂直和/或水平 NPT 或法兰连接件便于与现有工艺管道连接
  • 流量计入口和出口尺寸相同;密封可靠,易于维护
  • 为设定所需流量,可选择针阀,将其安装到流量计入口或出口
  • 就精细应用(即避免氢脆变),可选择经济型黄铜配件

应用

  • 工业生产过程
  • 药品生产
  • 石油和天然气的抽运和精炼工艺
  • 化工制造
  • 燃烧器控制器
  • 水处理和分配系统
型号 1305 1306 1307
区别 Vertical connections

Threaded Connection only

75 mm scale length

+/- 10% Full Scale

+/- 5% Full Scale

Threaded or Flange Connections

Models 1306:  +/- 1% Full Scale  /  Class 1.6 VDI /  VDE

Models 1306:  +/- 2% Full Scale  / Class 2.5 VDI  /  VDE

127/150 mm scale length

Threaded or Flange Connections

Models 1307:  +/- 1% Full Scale  /  Class 1.6 VDI /  VDE

Models 1307:  +/- 2% Full Scale  / Class 2.5 VDI  /  VDE

250 mm scale length

流体类型 Clean Liquids

Gas

Clean Liquids

Gas

Clean Liquids

Gas

流量范围-满量程容量 Flow Range – Water:  25 GPM  /  95 l/h

Flow Range – Air:  50 SCFM  /  87 m3n/h

Flow Range – Water:  9.8 GPM  /  2200 l/h

Flow Range – Air:  39 SCFM  /  61 m3n/h

Water:  10 GPM  /  2,460 l/h

Air:  45 SCFM  /  69 m3n/hr

精度 ±10% Full Scale

±5% Full Scale

+/- 2% Full Scale  /  Class 2.5 VDI /  VDE

+/- 1% Full Scale  / Class 1.6 VDI  /  VDE

+/- 2% Full Scale  /  Class 2.5 VDI /  VDE

+/- 1% Full Scale  / Class 1.6 VDI  /  VDE

温度范围 33 to 250°F  /  1 to 121°C 33 to 250°F  /  1 to 121°C 33 to 250°F  /  1 to 121°C
最大压力 Size 8: 200 PSIG  /  13.7 bar

Size 10: 150 PSIG  /  10.3 bar

Refer to Maximum Pressure Ratings Table in Data Sheet Refer to Maximum Pressure Ratings Table in Data Sheet
标尺长度 75 mm 127 / 150 mm 250 mm
接液材料 Brass or 316 Stainless Steel Brass or 316 Stainless Steel Brass or 316 Stainless Steel
过程连接 NPT (Female) Models 1306:  Female NPT, Rc  /  150# Flange per ASME B16.5 Models 1307:  Female NPT, Rc  /  150# Flange per ASME B16.5
报警 None None None
认证和批准 Pressure Test certificate

Oxygen Cleaning certificate

Certificate of Conformance

International Calibration Certificate (ICC)

Pressure Test certificate

Oxygen Cleaning certificate

Certificate of Conformance

International Calibration Certificate (ICC)

Pressure Test certificate

Oxygen Cleaning certificate

Certificate of Conformance
