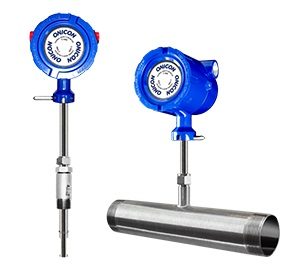

F-5400热式质量流量计

美国Onicon公司气体测量F-5400系列热式质量流量计

产品概述:

ONICON公司F-5000系列热式质量流量计适合准确测量天然气、压缩空气和其他工业气体的质量流量。 该流量计直接测量质量流量,且不需要外部压力和温度补偿。 F-5400不带显示,安装方式可选在线式和插入式。信号输出为一路显示瞬时流量的4-20mA模拟信号和一路显示累积流量脉冲输出。

产品应用:

天然气和甲烷的精确辅助计量:

  • 租户空间使用率
  • 锅炉效率
  • 校园监控

同时也是下列气体的理想监测选择:

  • 压缩空气
  • 医疗气体
  • 其他工业气体

技术参数:

流量精度

天然气/丙烷气体

500-7000SFPM:±1.0%读数

100-500SFPM:±2.0%读数

压缩空气&其他高速率校准

±1.0%读数+0.5%量程(量程比为100:1)

流量范围

15—35,000SFPM

检测方法

数字直接控制电路

管径

插入式:1½”到24″公称直径

在线式:3/4″到6″公称直径

电源输入

12-28VDC,最小功率6W

气体温度

-40℉到250℉(-40℃到120℃)

环境温度

  -40℉到158℉

最大工作压力

在线式流量计:

标准过程连接:最大60 PSIG (4.1 barg)

高压过程连接:最大150 PSIG (10.3 barg)

插入式流量计:

法兰ANSI 150安装:(230 PSIG@100℉(16 barg))

螺纹NPT安装:300 PSIG (20.7 barg)

不锈钢关管件

压力损耗(@2500SFPM,70℉和2PSIG)

插入式流量计:

小于0.5″W.C.(H2O)@1½”管,管径越大,损耗越小

在线式流量计(内置流量调节器):

小于0.5″W.C.(H2O)@ 2″管或者更大管径

小于0.9″W.C.(H2O)@ 1″和1½”管

编程/存储

出厂已经设置完成,可以直接使用。也可以通过USB接口和软件现场编程。

非易失性存储,在断电的情况下,保存所有设置参数和流量值。

输出信号

模拟输出:4-20mA

脉冲输出:定标脉冲或报警(隔离集开极电路输出)

材质

接液部分金属元件: 不锈钢316SS

电子元件外壳

  防风雨,NEMA 4,铝

电气连接

封闭的接线端子,连接线连接两个3/4″NPT导线管连接头

认证

  FM (USA) FMc (CAN) Pending

  CE标识

EMC Directive; 2014/30/EU

Emissions and Immunity Testing:

EN61326-1:2013

可选D-100显示器

D-100流量显示表通过BACnet或者MODBUS的一个IP可以实现远程显示,同时可以给网络提供2个模拟速率和1个脉冲输入。

可提供的输出信号:

BACnet/IP 或者 MS/TP

MODBUSTCP 或者RTU

LonWorks TP/FT-10F

JCI Metasys N2

Siemens Apogee FLN

定标脉冲和模拟信号







Schedule 40普通管测量量程15-7000SFPM
管径 瞬时流速SCFH
(英寸) 最小 最大
¾ 3.3 1,560
1 5.4 2,521
9.3 4,362
13 5,938
2 21 9,740
30 13,964
3 46 21,562
4 80 37,130
5 125 58,350
6 181 84,263
8 313 145,912
