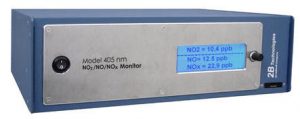

美国2B 405 nm NO2/NO/NOx 分析仪

美国2B公司的405 nm NOx 分析仪(”nm”是代指纳米和“NOx Monitor”)主要用于测量大气中的NO2、NO和总的活性氧化氮(NOx = NO + NO2),可准确测量0~10000 ppb (0~10 ppm)的NO2,0~2000 ppb(0~2 ppm)的NO和NOX。该设备通过测量在405nm处的吸收值确定NO2含量,通过NO与臭氧(O3)高度选择性反应的100%高效选择转化来测定NO,而总的NOX是NO与NO2的加和 。

以往的化学发光仪器测定NO2时,先要将NO2通过钼或者光解将其转换为NO,而这个过程的转化效率高度可变。2B 405 NOX分析仪通过直接吸收来测定测定NO2,类似于臭氧分析仪。因为NO2的吸收截面远低于臭氧,所以微型怀特池来产生大约2m的吸收路径,从而达到与臭氧相似的敏感性。选用405nm波长是因为在大气中没有发现其它种类的气体在这个波长有显著吸收,这使得模式405nm对NO2具有极端的选择性。

虽然我们的2B 410 NO分析仪结合我们的模式401 NO2转化器可以测量NO和NOx, 但是模式405nm 因为可以直接测量,而且需要更少的电力,因而是测量NO2的首选方法,同时它还能准确测量NO。



技术原理

紫外光谱吸收法

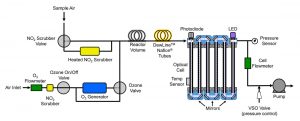

下图是模式405 nm NOx 分析仪的简单工作示意图。空气样品通过一个空气泵以约3 L/min的流速连续的抽进仪器。洗涤器阀会交替打开和关闭,从而绕过或者送样品空气通过NO2洗涤器,从而去掉样品中所有的NO2气体,这样仪器就可以测定NO2出现时候的光强度(I)和没有NO2时候的光强度(Io)。根据比尔~朗伯定律就可以利用I和Io值计算出NO2的浓度。

根据下面的反应,NO加入臭氧会转化为NO2。NO的测量是绕过NO2洗涤器,通过测量加臭氧(I)和不加臭氧(Io)时的光强度来测定。

NO + O3 → NO2 + O2

就像我们以前的臭氧分析仪和模式410 NO分析仪一样,全氟磺酸管用于在I 和 Io 测定过程中平衡湿度,从而消除由于水汽干扰造成的折射效益。

NOx的测定是通过加和NO2和NO的测定结果而得到的。此设备可以用于连续测定NO2,或者连续测定NO模式,还可以NO2和NO每20s轮流测量模式。



性能指标

测量模式 仅NO2;仅NO;NO2、NO和NOx均测
线性动态范围 0~10,000     ppb (0~10 ppm); 0~2,000 ppb (0~2 ppm) for NO and NOx
分辨率 0.1 ppb
精度(1σ; rms   noise) 20s 平均时,2.5 ppb 或 2.5%的读数,以数大者为准

60s 平均时,1.8 ppb 或 1.8%的读数,以数大者为准

准确度 2.5ppb或者读数的2.5%,以数大者为准
检出限(2σ ) 20s平均为5.0 ppb,1min 平均为3.5 ppb
响应时间,100%响应 20s平均条件下为40s响应
平均时间 单气体测量模式: 20 s, 1 min,   5 min, 1 hr;

多气体测量模式(NO, NO2 &   NOx):20 s

内部数据存储容量 8,192行数据 (20 s   avg. = 1.9天; 1 min avg = 5.7天;   5 min avg = 1.0月; 1 hr avg = 0.94 年); SD卡没有容量限制
浓度单位 ppb, ppm, pphm
压力单位 mbar, torr
温度单位 °C, K
温度和压力校准
操作温度范围 10 ~ 50 °C
操作高度 约0~30 km (~30~1000 mbar)
电力需求 11~14 V 直流电或者120/240   V 交流电, 2.2 A at 12 V, 26W

电池或110/220V 电源输入

尺寸 机架安装:17″ w x 14.5″ d x   5.5″ h (43 x 37 x 14 cm)
重量 18.6 lb (8.4 kg)
数据输出 USB, RS232, 0~2.5 V 模拟器, 4~20 mA 模拟器可选
数据传输波特速率 2400, 4800, 19200
输出范围 用户在菜单中自定义比例因子
DewLine
长寿命泵 有,15000 hr
流量计
可选项 用于无线数据传输的蓝牙
