LP PYRA 08经济型总辐射传感器
产品名称: LP PYRA08经济型总辐射传感器
产品型号: LP PYRA 08 – LP PYRA 08AC -LP PYRA 08AV
简介说明: 依据ISO 9060规定的二级日射强度计
mV输出型号的传感器不需要供电
日射强度计的输出信号可以选择4-20mA
或0-1Vdc、0-5Vdc、0-10Vdc的电压信号

LP PYRA 08 – LP PYRA 08AC -LP PYRA 08AV
日射强度计

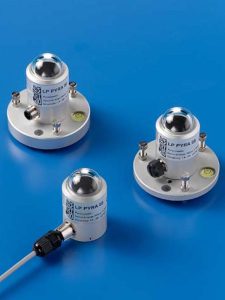

根据ISO 9060和WMO的相关划分,Delta Ohm公司生产LP PYRA 08日射强度计。该仪器耐用、可靠,可在恶劣环境中工作,可野外安装。
LP PYRA 08日射强度计测量水平表面总辐射。测量的辐射是太阳直接辐照和散射辐照(地球辐射)的综合。
mV输出型号的传感器不需要供电。日射强度计的输出信号可以放大和转变成4-20mA的电流信号或0-1Vdc、0-5Vdc、0-10Vdc的电压信号。 在雪经常长时间覆盖玻璃圆帽的地方,加热装置低温时可精确测量。
每个日射强度计的校准都满足WWR(世界辐射测量基准Davos CH)的标准,且都配有校准报告。
使用的新型传感器的LP PYRA 08响应时间低于8秒,也可用于记录短期内的辐射变化。
技术参数:

型号 LP PYRA 08 LP PYRA 08BLAC LP PYRA 08BLAV
电源 不需电源 10…30Vdc 10…30Vdc,
15..30Vdc输出0..10 Vdc
输出信号 mv信号 4…20mA
4mA=0 W/m2
20mA=2000W/m2
0-1Vdc,0-5Vdc, 0-10Vdc 0Vdc=0 W/ m2
1-5-10Vdc=2000W/ m2
灵敏度 10µV/(W/m2) 10µV/(W/m2) 10µV/(W/m2)
阻抗 5…500Ω 5…500Ω 5…500Ω
测量范围 0…2000W/ m2 0…2000W/ m2 0…2000W/ m2
视场 2∏sr 2∏sr 2∏sr
光谱范围 305nm..2800nm(50%) 305nm..2800nm(50%) 305nm..2800nm(50%)
操作温度 -40….+80℃ -40….+80℃ -40….+80℃
响应时间(95%) <8 sec <8 sec <8 sec
a) 热辐射响应(200Wm-2 25 W/m2 25 W/m2 25 W/m2
b) 温度变化的响应5K/h <∣±6∣ W/m2 <∣±6∣ W/m2 <∣±6∣ W/m2
3a)1年后非稳定性 <∣±2∣ % <∣±2∣ % <∣±2∣ %
3b) 非线性 <∣±2∣% <∣±2∣% <∣±2∣%
3c) 余弦响应 <∣±22∣ W/m2 <∣±22∣ W/m2 <∣±22∣ W/m2
3d) 光谱选择 <∣±7∣ % <∣±7∣ % <∣±7∣ %
3e) 温度响应 <8% <8% <8%
3f) Tilt-响应 <∣±4∣ % <∣±4∣ % <∣±4∣ %
连接电缆:
CPM12 AA4.2:   带M12的4针电缆,长2米,一头是M12连接到辐射传感器,另外一头是4根线;
CPM12 AA4.5:   带M12的4针电缆,长5米,一头是M12连接到辐射传感器,另外一头是4根线;
CPM12 AA4.10:   带M12的4针电缆,长10米,一头是M12连接到辐射传感器,另外一头是4根线;
