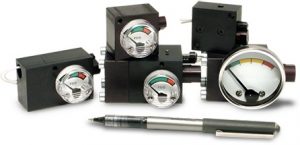

1002/1020系列mini型差压表/开关/变送器

OR公司生产的小型差压仪表其特点特别适合于OEM生产。在很多的表模型,开关模型,表+开关模型中都可以选择活塞传感器和薄膜传感器设计。
   为了使仪表适合在气体和液体介质中的应用,标准的设计是铝外壳,302不锈钢弹簧和陶瓷磁铁。标准的Buna-N活塞密封,帽式密封以及薄膜-耐温-20~200°F。活塞和薄膜都可以选择。
  多种端口适合不同的安装方式,其中有一种安装方式是密封件直接固定在安装表面,从而省去了中间的导管连接。
  应用:差压仪表主要用于过滤系统的监测,显示气体流量,监测液体液位,一些非正常工况下的报警等。典型的应用主要包括:过滤系统,液位系统,水处理系统,污染控制,化学过程,管道,润滑,地面支持,气化以及柴油发动机等。
  活塞仪表:经济耐用的的活塞传感器可以在线压高达3000psi的液体和气体中应用。但是建议其不要在一些迂回的管道中使用。活塞安装在一个精确的孔道中,并且配有一个弹性塑料密封使迂回泄漏降低到最小并可以清洁孔道。
  高能见度表盘:一种特殊的活塞传感器仪表提供了高能见度表盘,差压的变指示在鲜艳颜色的刻度盘上,并且没有角度限制
   薄膜传感器仪表:带有薄膜传感器的小型差压仪表的一个显著特点是在被设置的两个压力范围内无零漂。建议用于气体和液体的介质中。标准的薄膜材料是Buna-N,其它的材料可以选择。其可以测量从0-25H2O开始的小范围内的差压,最大可到0-30Psid,最大的工作压力是1000psi.连接方式可以选择在线式,后部连接和底部连接。

   活塞和薄膜传感器的表+开关和开关模型都可以选择SPDT或SPST开关。一些模型是1/4导管连接(电气)。

   怎样订货:  在图1中选出型号,然后在图2中选择技术参数和量程及报警点.最后,从以下的说明中选择开关。
  开关选择:
-A)SPST,N.O.,125VAC,0.7V
 (-B )  SPST,N.C.120VAC,0.2V
 (-C)  SPDT,C form contact,120VAC,0.2V
  开关量可以设置为超过满量程80%的值。线 22ga,长度约12’’
选项:
1.      活塞和密封材质viton或者neoprene
薄膜材质:viton,EPDM,或者fluorosilicone
2.      标准刻度盘1’’,可选2’’
活塞传感器
型号
描述
端口
1002PI-1
1/8’’NPT                    在线式
1002PI-3
多种尺寸                     底部
1002PI-4
1/8’’NPT                      后部
1002PI-5
1/8’’NPT                      底部
1002PIS-3
表+开关
多种尺寸                     底部
1002PIS-4
表+开关
1/8’’NPT                      后部
1002PIS-5
表+开关
1/8’’NPT                      底部
1002PIS-15
表+开关
1/8’’NPT  底部,1/4NPT电气导管连接
1002PIS-4
开关
1/8’’NPT                      后部
1002PIS-5
开关
1/8’’NPT                      底部
1002PIS-15
开关
1/8’’NPT   后部1/4NPT电气导管连接
1002PIS-3*
高能见度
多种尺寸                     底部
薄膜传感器:
型号
描述
端口
1020DI-1
1/8’’NPT                    在线式
1020DI-4
1/8’’NPT                      后部
1020DI-5
1/8’’NPT                     底部
1020DIS –1**
表+开关
1/8’’NPT                    在线式
1020DIS –4**
表+开关
1/8’’NPT                      后部
1020DIS –5**
表+开关
1/8’’NPT                      底部
1020DS-1
开关
1/8’’NPT                    在线式
1020DS-4
开关
1/8’’NPT                      后部
1020DS-5
开关
1/8’’NPT                      底部
*主体材料Zytel                        **可选一个或两个开关
技术参数说明:
型号
最小量程psid
最大量程psid
温度°F
工作压力max
精度(%)
重复性(%)
1002PI
0-1
0-80
-20~200
3000
±5
1.0
1002PS
0-1
0-70
-20~175
3000
±5
1.0
1002PIS
0-1
0-70
-20~175
3000
±5
1.0
1003PI*
0-3
0-30
-20~175
250
±5
2.0
1020DI
0-25’’H2O
0-30
-20~200
1000
±5
1.0
1020DS
0-25’’H2O
0-30
-20~175
1000
±5
1.0
1020DIS
0-25’’H2O
0-30
-20~175
1000
±5
1.0
*介质为空气
可选量程:英寸水柱:0-25;0-30;0-35;0-40;0-50;0-60;0-80;0-100;0-150;0-200
        psid:0-1;0-2;0-5;0-8;0-10;0-15;0-20;0-25;0-30;0-35;0-40;0-50;0-60;0-80
尺寸图如下:
