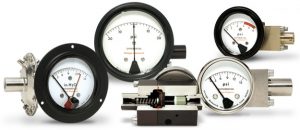

1516/1518/1831/1833/1835膜片式差压表/开关/变送器




测量较小差压,可选择两种隔膜差压仪表,1516系列和1831及1833系列。1516系列带有体积较小的隔膜可测量程为0-1到0-50PSID的差压;1831和1833系列带有面积较大的隔膜可测量程为0-5’’H2O到0-8psid.
隔膜结构减少了高低压之间的流体移动.
1831系列配有一个或两个舌簧开关,1516系列和1833系列带有NEMA-4外壳和舌簧开关或DPDT继电器。可提供Bura-N隔膜和静态密封,其它的材质也可以选择。标准的端口是嵌入式1/4NPT。对于一些特殊的应用,1516系列可以提供一些可选择的端口。精度为量程的±2%。
活塞-磁铁与隔膜组装起来其作用相当于一个差压传感器。作用在隔膜上的压力变化引起了活塞-磁铁的运动,并且其运动距离正比于这个压力变化。活塞-磁铁的运动引起了磁性指针的运动,指针将指示差压值。活塞-磁铁的运动也会引起开关的动作(报警和过程控制)。可调弹簧可以将指针设置到零点并且决定量程。
当介质为粘性液体或者化学制品时,隔膜密封(不是由OR公司提供)可以将差压表和液体分离。最小的隔膜尺寸是0.80立方英尺。
1516系列:带有一个面积较小的隔膜,适合测量高线压下的小差压,可与通气孔,文氏管和皮托管配合使用。其外壳可以是氧化铝或316不锈钢,工作线压可高达1500psig。开关和表-开关系列带有一个或两个舌簧开关或一个DPDT继电器,外壳为NEMA-4防水,防油防尘材质。
1831系列:旋转隔膜增加了对于小压差的敏感性,其最小可测量的压差为0-5H2O。1831系列的外观为铝或316不锈钢,嵌入式端口——表和表-开关,可选单个或两个外部安装舌簧开关。
1833系列:与1831系列类似,这种系列的表或表-开关也带有旋转隔膜。其外观可选择防水,防油,防尘NEMA-4开关外壳带有1/2NPT电子管道连接。可提供一个或两个SPST或DPDT开关。



技术参数:

型号
   类型
差压范围
最大线压(psig)
1516DG
0~1—0~50psid
1500
1516DS
开关#
0~1—0~50psid
1500
1516DGS
表—开关#
0~1—0~50psid
1500
1831DG
0~5H2O—0~8psid
100*,150**
1831DS
开关#
0~5H2O—0~8psid
100*,150**
1831DGS
表-开关#
0~5H2O—0~8psid
100*,150**
1833DS
开关##
0~5H2O—0~8psid
100*,150**
1833 DGS
表-开关##
0~5H2O—0~8psid
100*,150**
选型:Orange公司的编号系统将公司产品分类编号,以便用户可以收到所需的产品。请从以下的八个目录中每个目录选出一个项目即可。
 Model  no.–porting–body–dial diam.–dial case–switch–range–option–
选型举例:1831DGS-1A-2.5L-A-0-5psid-2V
1. Model  no–类型:1516DG  1516DS  1516DGS  1831DG  1831DS  1831DGS 1833DS      1833DGS
2.porting–端口:(1/4NPT)
                  1-嵌入式(标准)
                  4—背面(n/a 1831,1833)
                  3—底部(n/a 1831,1833)
3.body–主体材料
              A——阳极氧化铝
              C——316不锈钢
              E——铜(n/a 1831,1833)
4.dial diam.–表盘直径(只适合PG和PGS模型)
                         2.5”  3.5 ”   4.5 ”   6.0”
5.dial case–表盘类型(只适合PG和PGS模型)
                        L___玻璃框
                        B——机械(n/a2.5”)——标准选项
                        F——法兰打孔(n/a 1533)
                        C——卡箍(n/a2.5”, n/a 1533)
6.switch–开关类型(表或表-开关)
                    A—SPST N.O(A-A——两个开关)
                    B—SPSTN .C(B-B——两个开关)
                    C—SPDT(C-C——两个开关)
                    R2—继电器(标准:115VAC线圈)
7.range–量程
8.option– 选项
                  1—1/2NPT端口
                  2—塑料镜头
                  3—液体填充表
                  4—follower指针
                  5—磁铁和弹簧(有聚四氟乙烯涂层)
                 O形圈密封(可选)
                      B=Buna(丁纳橡胶)
                      E=EPDM(三元乙丙橡胶)
                      F=Fluorosilicone(氟硅氧烷)
                      V=Viton
