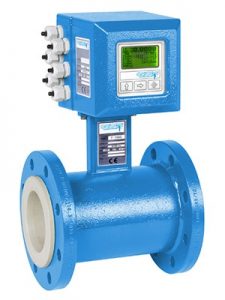

F-3100电磁流量计
产品概述
ONICON F-3100系列在线式电磁流量计适用于导电液体的流量测量,应用范围广。该系列流量计配有ONICON生产的标准变送器,其输出为:1个4—20mA模拟信号(流量);2个可程序设置的脉冲输出。
注:法拉第定律指出,当导体(传导性流体)穿过磁场时(流量计所产生的磁场),将有感应电压产生。感应电压的大小与导体(流体)的流速成正比,其感应电压的大小通过管道另一端的电极测得并用以计算流量。

产品应用
• 冷却水,热水,冷凝水、暖通空调用水/乙二醇等
• 去耦主回路/旁路双向流动介质
• 导电系数大于5μS/cm的工业用水
• 生活用水/市政供水
技术参数
精度
± 0.4% 读数(介质流速从3.3到33ft/sec)
± 0.75%读数  (介质流速从1 到 3.3ft/sec)
± 0.0 075 ft/sec (介质流速低于1 ft/sec)
传感元件
电磁感应原理(无活动部件)
供电
• 90—265 VAC,45 to 66 Hz, 最大35 mA
• 10—63 VDC,15—45 VAC,最大300 mA
显示
16位、2行字母数字式LCD显示屏:
瞬时流量、累积流量、流向及出错信息提示
输出信号
·隔离式4—20mA模拟信号输出(流量)
·2个可程序设置的数字/脉冲输出
(可对频率、脉冲或定向流量进行设定校准)
环境温度
-4to 140°F
外部壳体材质选项
• 碳素钢,带有涂层
• 316不锈钢
内部接液材质
304不锈钢
连接类型
• ANSI Class 150 法兰
• ANSI Class 300 法兰
• Wafer 对夹连接
电气封装
• 增强 Nylon,NEMA 4X(IP65)
•(可选)分体式变送器—–与传感器相隔的最大          距离是65ft.
电气连接
18-22AWG铠装电缆
最大操作压力
230-580PSI(最大压力取决于衬底材质和法兰等级,若用户需要更大压力等级,请向ONICON公司咨询相关情况)。
校 准
F-3100系列流量计均经过自己流量实验室
的湿校准程序,其校准标准可溯源至NIST;
每一流量计均附校准证书。
特 点
精度高
ONICON生产的F-3100系列流量计的精度高达± 0.4% 读数,流量计上游管道的长度仅为管道直

径的3倍即可。

安装使用方便
ONICON流量计均针对不同用户的具体应用进行校准、属性设置,而无须用户在应用现场进行复杂的属性设置等操作。F-3100系列安装所需的上游/下游直管道的长度分别为3D、2D即可。
长期可靠性
ONICON插入式电磁流量计的传感元件无活动部件并具有先进技术水平,因而适用于恶劣的现场工况或水质较差的流量测量。


先进的产品设计
F-3100系列流量计设计有多功能用户操作界面和显示功能;此外还有空管道探测、自动归零和自动校准功能;用户还可选择报警方式。
