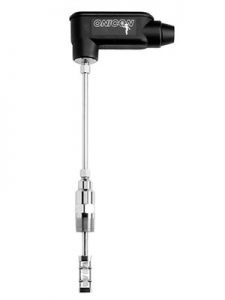

FB-1200插入式双向涡轮流量计

美国Onicon单涡轮F-1000系列FB-1200插入式双向涡轮流量计FB-1200、FB-1210、FB-1211、FB-1220、FB-1230系列


产品概述
ONICON插入式流量计适合测量具有导电性的各种水的流量。F-1210型输出非隔离式4–20mA和0–10V模拟信号,其输出信号与流量呈线性关系。
产品应用
• 冷却水,热水,冷凝水及暖通空调用水/乙二醇/盐水等
•工业用水及混合水
•生活用水
技术参数
精度
± 0.5% 读数(基于校准流速)
± 1% 读数(介质流速从3到30ft/s,流量范围度10:1)
± 2% 读数(介质流速从0.4到20ft/s,流量范围度50:1)
传感元件
电阻抗感应原理(非磁或非光磁效应)
管径尺寸
2-1/2″到72″
供电
 24±4VAC/DC at 50 mA
介质温度
标准:180°F,最大温度200°F
高温:280°F,最大温度300°F
操作温度高于250°F 时,须选择316不锈钢的结构材质
环境温度
-5 to 160°F(-20 to 70℃)
工作压力
 最大压力400PSI
压降
<1PSI (流速为 20 ft/s 管径为 2-1/2″)
管径越大,流速越小,压降将呈现下降趋势
输出信号(非隔离式模拟信号)
电压输出:0-10V(0-5V可选);电流输出:4-20mA
频率输出:0-15V 时最大/峰值脉冲一般低于300Hz
接液部分金属元件
标准:黄铜(带有非电解镍镀层)
可选:316不锈钢
电气封装
标准:铝材质,防风雨
可选:潜入式封装,可浸在水中使用
电气连接
标准为3线制,输出电流或电压信号输出,则需要追加导线
若主机配置有额外的模拟信号和/或频率信号
标准:10米线缆,带有1/2″NPT接头
可选:10米全压额定电缆,带有DIN接头
校 准
ONICON的每一流量计都经过自己流量实验室的湿校准程序,其校准标准可溯源至NIST;每一流量计均附校准证书。
特 点
高性价比
可定制校准,精度高,物超所值
长期可靠性
ONICON享有其电阻抗感应元件能够有效阻止颗粒物质的干扰作用。涡轮质量轻巧,并带有动力宝石轴承系统,从而保证了整个机械系统无磨损。
2年内无故障”质量保证
ONICON扩大了其产品的质保范围—包括意外安装损坏(如接线错误等),从而降低了仪表的安装-启动成本。请详见ONICON完整的质量保证声明。
Hot-Tap 插入式安装
可在管道处于工作运行状态下进行手动插入/取出流量计操作。
