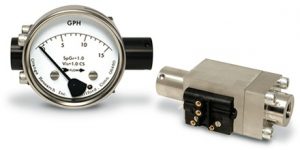

美国OrangeResearch指针式低流量流量计2021FG/2021FGS/2021FS系列流量计|流量开关

气体流量计的量程范围很大,可测量的范围为5~100SCFM。精度为2%FS,其应用很广泛。
工作原理如下:其带有两个不同类型的流量传感器:可变面积的孔(应用较多)和固定面积的孔(灵敏度更高)
可变面积的孔分布在一个与弹簧相连的Delrin锥体上。孔分布在锥体槽的内部,它是感受气体流量的组件。孔面积正比于流量的变化。固定面积的孔与一个感受流量的膜相连。
以上两种标准传感器都与指示器相连,指示器与流量完全隔离。
当磁体传感器接近舌簧开关时,开关就会动作。开关在出厂时变被设置,但其也可以现场进行调节。
当用于高电流时,应选用继电器。我们的霍尔效应变送器根据连续的过程输出提供不同的输出。具体细节可参考我们的目录。
优点
1,可读性好
表盘设置简单易读,表盘可以远距离现场阅读。相比之下,转子流量计的刻度就不容易阅读。转子流量计的柱形主体在一些角度和光照条件下也很难阅读。
我们为方便客户的需要提供的六种表盘直径。
2,安装没有角度限制

3,可在高的线压下工作

型号
 2020系列

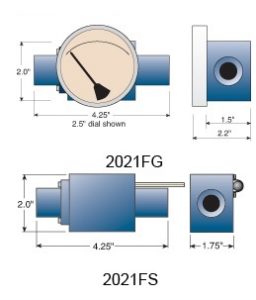

2021FG表,2021FS开关,2021FGS表+开关,2023FS开关NEMA-4外壳,2023FGS表+开关 NEMA-4外壳
2220系列
2221FG表,2221FS开关,2221FGS表+开关,2223FS表,2223FS NEMA-4外壳
2223FGS 表+开关NEMA-4外壳
2320系列
2321FG表,2321FS开关,2321FGS表+开关2323FS表+开关NEMA-4外壳
2323FGS表+开关 NEMA-4外壳
标准量程
SCFM
1.5~5
1.5~10,2~15,2~20,3~25
3~30,4~40,5~50,5~75,10~100
SLPS
0.8~2.4
0.75~5,1~7,1~9,2~12,
1~14,2~18,3~25,4~36,6~45
SLPM
60~140
40~280,60~560,70~700
100~850
Nm3/hr
3~8
3~15,3~25,3~30,4~40
5~50,5~80,10~90,15~125,20~150



技术参数
精度:±2%
重复性:1%
压降:2020系列 5PSID
2220系列1-4PSID
2320系列 2-5 PSID
最大工作压力:2020系列 3,000PSIG
2220系列3,000psig (可选5,000PSIG)
2320系列 3,000psig (可选5,000PSIG)
输入/输出端口:2020系列  1/4NPT
2220系列  1/4NPT
2320系列  1/2NPT
最高温度  表  200°F
          开关  175°F
标准校验液体:空气@100PSIG,  70°F
选型:Orange公司的编号系统将公司产品分类编号,以便用户可以收到所需的产品。请从以下的八个目录中每个目录选出一个项目即可。

Model no.__porting__body__dial diam.__dial case__switch__range__option__

选型举例:2221FGS-1A-2.5L-A-2-15SCFM-8B
1.      类型:2021FG,2021FS,2021FGS,2023FS,2023FGS,2221FG,22221FS,2221FGS, 2323FS,2323FGS,2321FG,2321FS,2321FGS,2323FS,2323FGS
2.      端口:
1—      在线式
3.主体材料
A——阳极氧化铝
C——316不锈钢
4.表盘直径(只适合FG,FGS模型)
2.5”  3.5 ”   4.5 ”   6.0”
5.表盘类型(只适合FG,FGS和FGT模型)
L___玻璃框
F——法兰打孔
B___机械(n/a 2.5”)——标准选项
6.开关类型(表或表开关)
ASPST N.O(A-A——两个开关)
BSPSTN .C(B-B——两个开关)
CSPDT(C-C——两个开关)
R2—继电器(标准:115VAC线圈)
T1—变送器(只适合FGT模型)
7.量程(FG FGS模型)
8.选项
4—特殊校准(气体,压力,温度)
5—塑料镜头
6—液体填充表盘
7—从指针
8—空气标准(100PSIG, 70°F)
薄膜和O形圈密封(可选)
B=Buna(丁纳橡胶)标准
E=EPDM(三元乙丙橡胶)
F=Fluorosilicone(氟硅氧烷)
V=Viton
