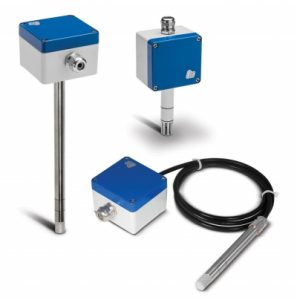

德国Galltec+Mela工业级温湿度变送器，工业级应用，高达200℃，25bar。

该系列的温湿度传感器配有强健的铝壳体，抗氧化或铝质传感器测量空气和其它非腐蚀性气体中的相对湿度或相对湿度和温度，工作温度的量程高达200℃。

和防压效果使它能够在压力高达25bar、温度高达125℃或160℃的情况下使用联系010-82306828。这些传感器非常适合工业级应用，如干燥过程。

该系列温湿度传感器的优点在于它改进的动力学（尤其在低风速中）和长期的使用寿命，甚至在更加具有挑战性的操作条件下

当风速中混杂有许多粒子时，我们不建议使用此系列的温湿度传感器。

技术参数

湿度

量程……….0…100%rh

精度（10…40℃；5…95%rh）……..±2.0%rh

温度的影响<10℃，>40℃………<0.1%/K

温度

测量元件（参考DIN EN60751）……Pt100，B级

量程

GC系列…………-20….+80℃

ZC、ZC.D、KC系列……..-25…+125℃

ZCx.H、ZCx.HD系列…….0….+200℃

精度   输出：0…10V…………….±0.2K

输出：4…20mA…………..±0.3K

温度的影响<10℃，>40℃………±0.007K/K

其它数据

外界温度

变送器部分……..-40…+80℃

传感器部分  GC系列………-40…+80℃

ZC、KC、ZC.D………-40…+125℃

ZC.HD系列…………-40…+160℃

ZC.H系列……………-60…+200℃

操作电压

电流输出………….2线制…12…30VDC

电压输出………….3/4线制…24V±10%AC

或…………………..15…30VDC

防护等级

变送器部分………..IP 65

传感器部分（xKC，xZC）…….IP 65

传感器部分（xGC）……………IP 30

壳体材质

传感器部分（GC系列除外）……….inox

传感器部分，GC系列……………….铝

变送器部分……………………………压铸铝

负载：

（电流输出）

负载电阻（电压输出）…………..≥10kΩ

耗电（电压输出）…………………<5Ma

电磁兼容

排出干扰………..EN 55011 cl.B

抗扰度…………..EN 50082-2

版本类型            （订货指示）

测量参数	模拟输出	GC系列 墙壁安装	KC系列 管道安装	ZC系列
F 相对湿度	0…20mA	FGC4/x	FKC4/x	FZC4/x
	4…20mA	FGC3/x	FKC3/x	FZC3/x
	0…10V	FGC2/x	FKC2/x	FZC2/x
C 相对湿度+温度	0…20mA，Pt100	CGC4/x	CKC4/x	CZC4/x
	4…20mA，Pt100	CGC3/x	CKC3/x	CZC3/x
	0…10V，Pt100	CGC2/x	CKC2/x	CZC2/x
K 相对湿度+温度	2×4…20mA	KGC3/x	KKC3/x	KZC3/x
	2×0…10V	KGC2/x	KKC2/x	KZC2/x
T 温度	Pt100	TGC5/5	TKC5/5
	4…20mA	TGC3/5	TKC3/5
	0…10V	TGC2/5	TKC2/5
重量（大约）		380克	470克	500克

/x 请选择适当的过滤器（参考数据单F5.1）。

GC系列：       开放式保护篮ZE16                       →x=5

集成元件过滤器，材质为PTFE和ZE16      →x=9

KC、ZC系列：  烧结耐腐蚀过滤器ZE13                   →x=5

集成元件过滤器，材质为PTFE和ZE14     →x=9

测量参数	模拟输出	ZC.D系列 25bar	ZC.H系列 200℃	ZC.HD系列 25bar，160℃
F 相对湿度	0…20mA	FZC4.D/x	FZC4.H/x	FZC4.HD/x
	4…20mA	FZC3.D/x	FZC3.H/x	FZC3.HD/x
	0…10V	FZC2.D/x	FZC2.H/x	FZC2.HD/x
C 相对湿度+温度	0…20mA，Pt100	CZC4.D/x	CZC4.H/x	CZC4.HD/x
	4…20mA，Pt100	CZC3.D/x	CZC3.H/x	CZC3.HD/x
	0…10V，Pt100	CZC2.D/x	CZC2.H/x	CZC2.HD/x
K 相对湿度+温度	2×4…20mA	KZC3.D/x	KZC3.H/x	KZC3.HD/x
	2×0…10V	KZC2.D/x	KZC2.H/x	KZC3.HD/x
重量（大约）		520克	520克	520克

/x 请选择适当的过滤器（参考数据单F5.1）。

ZC.H,ZC.D,ZC.HD系列：

烧结耐腐蚀过滤器ZE13                     →x=6

集成元件过滤器，材质为PTFE和ZE1        →x=9
