PR ELECTRONICS

应用

• 使用 Pt100 线性温度测量…Pt1000、Ni100…Ni1000 或 TC 传感器。
• 将线性电阻变化转换为标准模拟电流信号
• 将双极性 mV 信号放大为标准 4…20 mA 电流信号。

技术特点

• 用户可以对PR6331B进行编程，以测量规范定义的范围内的温度。
• RTD 和电阻输入具有 2 线、3 线和 4 线连接的电缆补偿。

安装

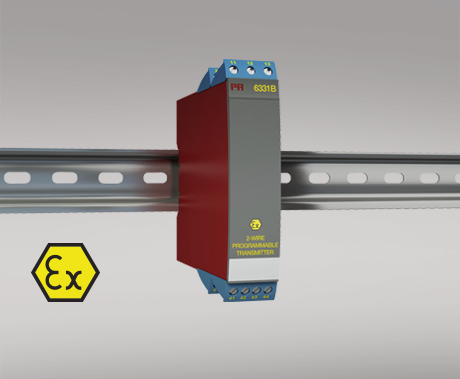

• 垂直或水平安装在 DIN 导轨上
• 6331B 可安装在 0、1、2 区和 21、22 区，包括 M1 / I 类、1 区、A、B、C、D 组。

环境条件
工作温度	-40°C 至 +85°C
储存温度	-40°C 至 +85°C
校准温度	20…28°C
相对湿度	< 95% RH（非恒定）
防护等级	IP20 防护等级
机械规格
尺寸（高 x 宽 x 深）	109 x 23.5 x 104 毫米
重量（1 / 2 通道）	145 / 185 克
DIN导轨类型	DIN EN 60715/35 毫米
电线尺寸	0.13…2.08 毫米2AWG 26…14 绞合线
螺钉端子扭矩	0.5 牛米
常用规格
供应
电源电压	7.2…30 伏直流电
Z大所需功率	≤ 0.7 W/≤ 1.4 W（1 声道/2 声道）
功耗，每通道	0.17…0.7 瓦
隔离电压
隔离电压，测试/工作	1.5 kVAC / 50 VAC
响应时间
响应时间（可编程）	1…60 秒
电压降	7.2 伏直流电
预热时间	5分钟
编程	环路链接
信噪比	Z小 60 分贝
准确性	优于所选范围的 0.05%
EEprom 错误检查	< 3.5 秒
信号动力学，输入	20 位
信号动态、输出	16位
电源电压变化的影响	< 量程的 0.005% / VDC
EMC抗扰度影响	< ±跨度的0.5%
扩展 EMC 抗扰度：NAMUR NE21，A 标准，突发	< ±1% 的跨度
输入规格
常见输入规格
Z大偏移量	所选Z大价值的 50%
RTD 输入
RTD型	Pt100、Ni100、林。
每根导线的电缆电阻	5 Ω（Z大）
传感器电流	标称 0.2 mA
传感器电缆电阻的影响（3/4 线）	< 0.002 Ω / Ω
传感器错误检测	是的
TC输入
热电偶型	B、E、J、K、L、N、R、S、T、U、W3、W5、LR
冷端补偿 （CJC）	< ±1.0°C
传感器错误检测	是的
传感器误差电流：检测时/其他	标称 33 μA / 0 μA
线性电阻输入
线性电阻Z小值…麦克斯。	0 Ω…5000 Ω
电压输入
测量范围	-12…800 毫伏
Z小测量范围（跨度）	5 毫伏
输入电阻	10 兆赫
输出规格
电流输出
信号范围	4…20毫安
Z小信号范围	16毫安
负载（@电流输出）	≤ （Vsupply – 7.2） / 0.023 [Ω]
负载稳定性	≤ 跨度的 0.01% / 100 Ω
传感器错误指示	可编程 3.5…23 毫安
NAMUR NE43 高档/低档	23 毫安 / 3.5 毫安
常用输出规格
更新时间	440 毫秒
跨度	=当前选择的范围
