PR ELECTRONICS

应用

• 使用 Pt100 线性温度测量…Pt1000 或 Ni100…Ni1000 传感器。
• 将线性电阻变化转换为标准模拟电流信号。

技术特点

• 用户可以对PR6333B进行编程，以测量规范定义的 RTD 范围内的温度。
• RTD 和电阻输入具有用于 3 线连接的电缆补偿。
• 可以对输出信号进行限制编程。

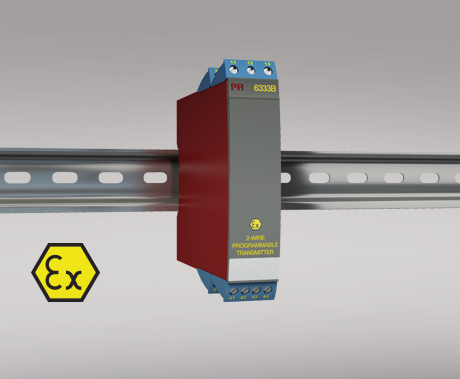

安装

• 垂直或水平安装在 DIN 导轨上。使用 2 通道版本，每米可安装 84 个通道。
• 6333B 可安装在 0、1、2 区和 21、22 区，包括 M1 / I 类、1 区、A、B、C、D 组。

环境条件
工作温度	-40°C 至 +85°C
储存温度	-40°C 至 +85°C
校准温度	20…28°C
相对湿度	< 95% RH（非恒定）
防护等级	IP20 防护等级
机械规格
尺寸（高 x 宽 x 深）	109 x 23.5 x 104 毫米
重量（1 / 2 通道）	145 / 185 克
DIN导轨类型	DIN EN 60715/35 毫米
电线尺寸	0.13…2.08 毫米2AWG 26…14 绞合线
螺钉端子扭矩	0.5 牛米
常用规格
供应
电源电压	8.0…30 伏直流电
Z大所需功率	≤ 0.8 W/≤ 1.6 W（1 声道/2 声道）
内部功耗	0.19…0.8 瓦
响应时间
响应时间（可编程）	0.33…60 秒
电压降	8.0 伏直流电
预热时间	5分钟
编程	环路链接
信噪比	Z小 60 分贝
准确性	优于选择范围的 0.1%
信号动力学，输入	19位
信号动态、输出	16位
电源电压变化的影响	< 量程的 0.005% / VDC
输入规格
常见输入规格
Z大偏移量	所选Z大价值的 50%
RTD 输入
RTD型	Pt100、Ni100、林。
每根导线的电缆电阻	10 Ω（Z多）
传感器电流	> 0.2 mA、< 0.4 mA
传感器电缆电阻的影响（3线制）	< 0.002 Ω / Ω
传感器错误检测	是的
线性电阻输入
线性电阻Z小值…麦克斯。	0 Ω…10000 Ω
输出规格
电流输出
信号范围	4…20毫安
Z小信号范围	16毫安
负载（@电流输出）	≤ （Vsupply – 8） / 0.023 [Ω]
负载稳定性	≤ 跨度的 0.01% / 100 Ω
传感器错误指示	可编程 3.5…23 毫安
NAMUR NE43 高档/低档	23 毫安 / 3.5 毫安
常用输出规格
更新时间	135 毫秒
跨度	=当前选择的范围
