PR ELECTRONICS

应用

• 将宽跨线性电阻和电位器输入转换为 4…20 mA。
• 将双极性 mV 信号转换为 4…20 mA。

安装

• DIN 导轨安装，每米有 84 个输入。
• 使用 PR5909 环路链路/HART 调制解调器通过 PReset 或资产管理工具进行配置。

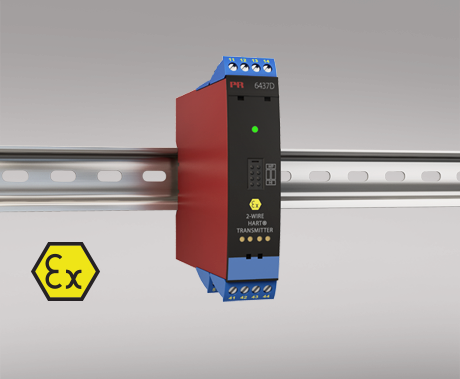

• 6437D 可安装在 0、1、2 区和 21、22 区，包括 M1 / I 类、1 区、A、B、C、D 组。

环境条件
工作温度	-50°C 至 +85°C（标准） -40°C 至 +80°C （SIL）
储存温度	-50°C 至 +85°C
校准温度	23…25°C
相对湿度	< 99% RH（非调节）
防护等级	IP20 防护等级
机械规格
尺寸（高 x 宽 x 深）	109 x 23.5 x 104 毫米
重量（单输入/双输入）	150 克/160 克
电线尺寸	0.13…2.08 毫米2AWG 26…14 绞合线
DIN导轨类型	DIN EN 60715/35 毫米
螺钉端子扭矩	0.5 牛米
振动	IEC 60068-2-6 标准
2…25 赫兹	±1.6 毫米
25…100 赫兹	±4 克
常用规格
供应
电源电压	7.5*…30** 伏直流电
功耗，每通道	≤ 850 毫瓦
使用测试端子时的额外Z小电源电压	0.8伏
>37 V 电源时的Z小负载电阻	（Vsupply – 37） / 23 毫安
隔离电压
隔离电压，测试/工作	2.5 kVAC / 42 伏交流电
响应时间
响应时间	75 毫秒
可编程阻尼	0…60 秒
极性保护	所有输入和输出
预热时间	< 5 分钟
启动时间	< 2.75 秒
编程	环路链接和 HART
写保护	跳线或软件
信噪比	> 60 分贝
长期稳定，优于	±0.05% / 年 （±0.18% / 5 年）
信号动力学，输入	24位
信号动态、输出	18 位
电源电压变化的影响	< 量程的 0.005% / VDC
准确性	有关详细信息，请参阅手册
EMC抗扰度影响	< ±跨度的0.1%
扩展 EMC 抗扰度：NAMUR NE21，A 标准，突发	< ±1%
输入规格
RTD 输入
RTD型	Pt10…10000、Ni10…10000，Cu5…1000
基本精度，例如 Pt100	≤ ±0.04°C
每根导线的电缆电阻	50 Ω（Z大）
传感器电缆电阻的影响（3/4 线）	< 0.002 Ω / Ω
传感器电流	< 0.15 毫安
传感器错误检测	无、短路、损坏、短路或损坏
TC输入
热电偶型	B、E、J、K、L、N、R、S、T、U、W3、W5、LR
基本精度，例如 TC K	≤ ±0.25°C
冷端补偿 （CJC）	通过 Pt100 或 Ni100 传感器进行恒定、内部或外部
传感器错误检测	无、短路、损坏、短路或损坏
线性电阻输入
测量范围/Z小范围（量程）	0 Ω…100 kΩ / 25 Ω
每根导线的电缆电阻（Z大值）	50 Ω
传感器电流	< 0.15 毫安
传感器错误检测	无，已损坏
电位器输入
电位器Z小值…麦克斯。	10 Ω…100 kΩ
测量范围/Z小范围（量程）	0…100% / 10%
每根导线的电缆电阻（Z大值）	50 Ω
传感器电流	< 0.15 毫安
传感器错误检测	无、短路、损坏、短路或损坏
mV 输入
测量范围	-800…+800 mV（双极性） -100…1700 毫伏
Z小测量范围（跨度）	2.5 毫伏
输入电阻	10 兆赫
传感器错误检测	无，已损坏
输出规格
常用输出规格
正常范围，可编程	3.8…20.5 / 20.5…3.8毫安
扩展范围（输出限制），可编程	3.5…23 / 23…3.5 毫安
基本精度	≤ ±1.6 μA（全输出量程的0.01%）
更新时间	10 毫秒
负载（@电流输出）	≤ （Vsupply -7.5）/0.023 [Ω]
负载稳定性	< 0.01% 的跨度 / 100 Ω
传感器错误指示	可编程 3.5…23 毫安
NAMUR NE 43 高档/低档	> 21 mA / < 3.6 mA
HART 协议修订版	HART 7 和 HART 5
