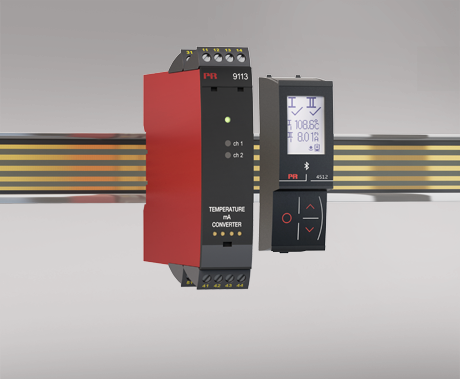

PR ELECTRONICS

应用

• 9113A 可以安装在安全区域或 2 区/I 类，2 区，A、B、C、D 组。
• 温度（Pt、Ni 和 TC）和有源电流信号的转换和缩放。

技术特点

• 1 个绿色和 2 个红色前 LED 指示作状态和故障。
• 输入、输出和电源之间具有 2.6 kVAC 电流隔离。

安装

• 这些设备可以垂直或水平安装，相邻单元之间没有距离。

环境条件
工作温度	-20°C 至 +60°C
储存温度	-20°C 至 +85°C
校准温度	20…28°C
相对湿度	< 95% RH（非恒定）
防护等级	IP20 防护等级
安装在	污染等级 2 & 测量 / 过压 cat.
机械规格
尺寸（高 x 宽 x 深）	109 x 23.5 x 104 毫米
尺寸（高 x 宽 x 深），带 PR 4500	109 x 23.5 x 131 毫米
重量约	250 克
DIN导轨类型	DIN EN 60715/35 毫米
电线尺寸	0.13…2.08 毫米2AWG 26…14 绞合线
剥线长度	5 毫米
螺钉端子扭矩	0.5 牛米
振动	IEC 60068-2-6 标准
2…13.2 赫兹	±1 毫米
13.2…100 赫兹	±0.7 克
常用规格
供应
电源电压	19.2…31.2 伏直流电
保险丝	400 mA SB / 250 VAC
Z大所需功率	≤ 0.8 W/≤ 1.4 W（1 声道/2 声道）
Z大功耗，1 / 2 通道。	≤ 0.8 瓦/≤ 1.4 瓦
隔离电压
测试/工作：输入到任何	2.6 kVAC / 300 VAC 增强隔离
模拟输出到电源	2.6 kVAC / 300 VAC 增强隔离
状态继电器到电源	1.5 kVAC / 150 VAC 增强隔离
响应时间
温度输入，可编程 （0…90%， 100…10%）	1…60 秒
mA / V输入（可编程）	0.4…60 秒
编程	PR 4500 通信接口
信噪比	Z小 60 dB （0…100 kHz）
信号动力学，输入	24位
信号动态、输出	16位
准确性	优于选择范围的 0.1%
EMC抗扰度影响	< ±跨度的0.5%
扩展 EMC 抗扰度：NAMUR NE21，A 标准，突发	< ±1% 的跨度
输入规格
RTD 输入
RTD型	第 10/20/50/100/200/250 点;Pt300/Pt400/500/1000;镍50/100/120/1000
每根导线的电缆电阻	50 Ω（Z大）
传感器电流	标称 0.2 mA
传感器电缆电阻的影响（3/4 线）	< 0.002 Ω / Ω
传感器错误检测	可编程开/关
TC输入
热电偶型	B、E、J、K、L、N、R、S、T、U、W3、W5、LR
通过 5910 中的外部传感器进行冷端补偿 （CJC）	20…28°C ≤ ±1°C， -20…20°C / 28…70°C ≤ 2°C
CJC 通过内置安装传感器	±（2.0°C + 0.4°C * Δt）
传感器错误检测	可编程开或关（仅断线）
传感器误差电流：检测时/其他	标称 2 μA / 0 μA
电流输入
测量范围	0…23 毫安
可编程测量范围	0…20 和 4…20 mA
输入电阻	Nom. 20 Ω + PTC 50 Ω
传感器错误检测	可编程开/关
输出规格
电流输出
信号范围	0…23 毫安
可编程信号范围	0…20/4…20/20…0/20…4毫安
负载（@电流输出）	≤ 600 Ω
负载稳定性	≤ 跨度的 0.01% / 100 Ω
传感器错误指示	0 / 3.5 / 23 mA / 无
NAMUR NE43 高档/低档	23 毫安 / 3.5 毫安
输出限制，在 4…20 和 20…4 mA 信号上	3.8…20.5毫安
输出限制，在 0…20 和 20…0 mA 信号上	0…20.5 毫安
电流限制	≤ 28 毫安
无源 2 线 mA 输出
Z大外部 2 线电源	26 伏直流电
外部2线电源电压变化的影响	< 量程的 0.005% / V
状态中继
Z大电压	125 伏交流电 / 110 伏直流电
Z大电流	0.5 AAC / 0.3 ADC
Z大交流电源	62.5 伏压/32 瓦
跨度	=当前选择的范围
